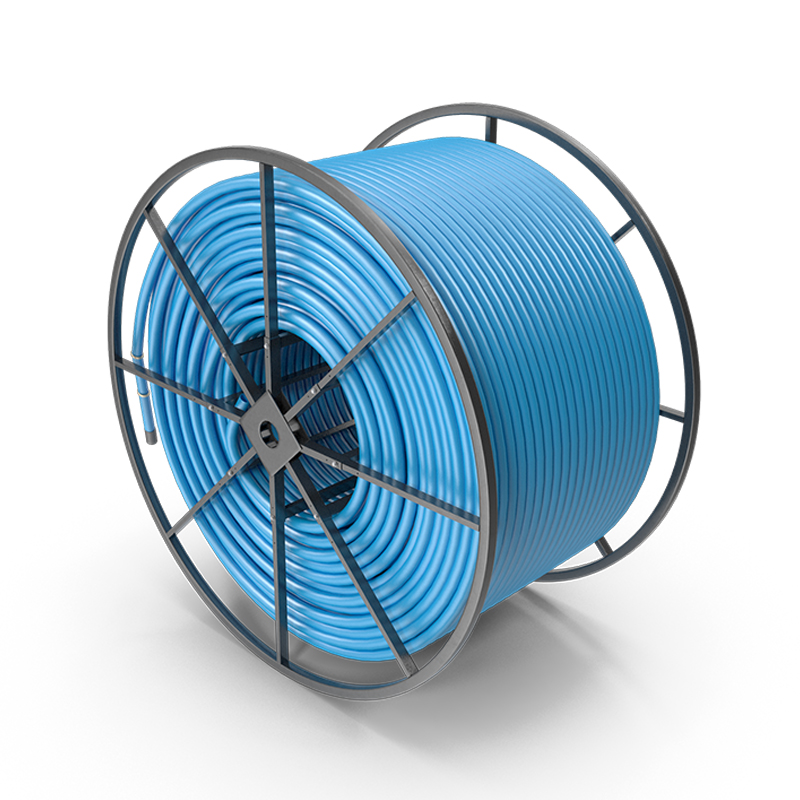

Cabo de alimentação de liga de alumínio

Regras de nomenclatura do modelo de produto

A letra "L" no modelo designa um condutor de liga de alumínio:
- YJ: Isolamento de polietileno reticulado.
- V: Bainha de PVC.
- H: Condutor de liga de alumínio.
- L: Alumínio (identificador do material condutor).
- 22: Blindagem com fita de aço (fita dupla de aço).
- 32: Blindagem com fio de aço fino.
- 62: Blindagem interligada em liga de alumínio.

Modelos comuns:

Estrutura do produto

1. Condutor: liga de alumínio série AA8030 (contendo ferro, cobre, silício, magnésio, terras raras). Fabricado por fundição contínua e laminação de barras de liga de alumínio, depois trefilação e recozimento, torcido em uma estrutura compacta com um fator de preenchimento acima de 95% — muito maior do que os cabos de cobre comuns (80%), reduzindo efetivamente o diâmetro externo do cabo.

2. Isolamento: polietileno reticulado 90°C (XLPE), convertido em um material termofixo por meio de reticulação de silano ou peróxido, melhorando significativamente a resistência ao calor, a resistência ao envelhecimento e a vida útil. Não libera gases corrosivos ou tóxicos durante a queima. Os modelos de média tensão incluem blindagem de condutores e camadas de blindagem de isolamento (extrusão tripla).

3. Blindagem (opcional):
   - Blindagem dupla de fita de aço (22): Alta resistência; suporta pressão significativa; adequada para enterramento direto.
   - Blindagem de liga de alumínio com intertravamento (62/HS): Estrutura autotravante; resiste a forças externas; leve; flexível; resistente à corrosão; previne danos causados por insetos e roedores; alto grau de retardamento de chamas.
   - Blindagem de arame de aço (32/33): Alta resistência à tração; adequada para instalação vertical.

4. Bainha: Material de PVC ou LSZH ecológico com boa resistência à corrosão e retardância de chamas. Graus retardantes de chamas disponíveis: ZA/ZB/ZC.

Parâmetros técnicos

Classificações de tensão: 0,6/1 kV, 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 21/35 kV, 26/35 kV.

Faixa de seção transversal: 10 a 1000 mm².

Temperatura de trabalho:
- Máx. de longo prazo: 90°C (isolamento XLPE).
- Curto-circuito máximo (<=5s): 250°C.
- Temperatura mínima de operação: -40°C.
- Temperatura de assentamento: >= 0°C.

Raio de curvatura:
- Blindagem interligada: 7D (D = diâmetro externo).
- Fita de aço multinúcleo blindada: 12D.
- Fita de aço de núcleo único blindada: 15D.
- Sem armadura: 15 a 20D.

Comparação de desempenho elétrico e mecânico:

Principais vantagens de desempenho

1. Condutividade: 61,5% IACS. Para a mesma ampacidade, a liga de alumínio requer 1,5x a seção transversal, mas pesa apenas metade.
2. Resistência à fluência: 3x alumínio comum, equivalente ao cobre. Garante estabilidade a longo prazo das conexões elétricas.
3. Resistência à corrosão: O alumínio forma uma camada de óxido fina e firme ao entrar em contato com o ar. Adições de terras raras melhoram ainda mais a resistência à corrosão eletroquímica.
4. Flexibilidade: 30% mais flexível que o cobre; retorno elástico 40% menor que o cobre. O raio de curvatura mínimo é de 7 x diâmetro do cabo.
5. Desempenho ambiental: emissões de carbono significativamente menores que as do cobre durante a produção. O isolamento e a bainha usam materiais ecológicos.

NÓS. Cenários de Aplicação

1. Engenharia de construção: Poços residenciais altos, distribuição de pisos em complexos comerciais, grandes locais.
2. Energia renovável: Instalações fixas de torres de energia eólica (60%+ dos custos de cabos eólicos); cabos de conexão à rede fotovoltaica do lado CA; sistemas de armazenamento de energia.
3. Infraestrutura: Túneis de metrô (modelos resistentes ao fogo suportam 950°C); terminais de aeroportos; reformas de edifícios históricos (raio de curvatura mínimo de 7x de diâmetro).
4. Industrial: Petróleo/químico (resistente a ácidos/álcalis; teste de chama vertical UL1685); mineração (vida útil de até 30 anos); construção naval (passa no teste de névoa salina de 5.000 horas).
5. Sistemas de Energia: Redes de distribuição ou instalações industriais com tensões nominais até 35 kV.

Padrões de Implementação

Observação: de acordo com o padrão de projeto de cabos de engenharia de energia GB 50217-2018, cabos com tensão acima de 1 kV não devem usar condutores de liga de alumínio. É necessária uma avaliação cuidadosa quando a tensão excede 1 kV.

Notas de instalação

1. Conectores: Deve usar terminais de transição dedicados de cobre-alumínio. Aplique óleo lubrificante ou composto antioxidante para evitar corrosão eletroquímica em ambientes úmidos.
2. Raio de curvatura mínimo: 7 x diâmetro externo.
3. Seleção de blindagem: blindagem de fita de aço para resistência à pressão; blindagem de liga de alumínio para resistência leve e a pragas.
4. Temperatura de assentamento: >= 0°C.
